Catálogo Executivo de Tecnologia
HECO GGH V1
Gerador de Hidrogênio
Imagens apenas para fins ilustrativos e de referência. Protótipo e configuração de teste que formam a base técnica do HECO GGH V1.
Nesta Página
Índice do Catálogo
Seção 1
HECO Prime
A HECO PRIME é uma empresa de tecnologia orientada à inovação, focada em geração de hidrogênio, integração de energia limpa e sistemas industriais escaláveis. A empresa combina experiência industrial internacional, tecnologia proprietária, desenvolvimento de protótipos, testes técnicos e uma estratégia modular de produto.
A plataforma HECO GGH foi projetada como uma família de geradores capaz de evoluir de unidades compactas de demonstração para sistemas distribuídos e industriais. A filosofia de engenharia comum é o processamento controlado de água, a geração eletroquímica, o gerenciamento inteligente de energia, o monitoramento de gases e a integração modular do balanço de utilidades da planta.
| Elemento estratégico | Posição da HECO PRIME |
|---|---|
| Área principal | Hidrogênio e sistemas de energia limpa |
| Modelo de negócio | Equipamentos, licenciamento, integração e suporte técnico |
| Filosofia de produto | Geração local, modular e específica para cada aplicação |
Seção 2
Trajetória Corporativa
| Período | Marco |
|---|---|
| 2000 | Intermediação de negócios internacionais e desenvolvimento de fornecedores |
| 2004 | Criação da World Prime Services para os mercados industrial e de mineração |
| 2008 | Expansão para consultoria e engenharia industrial |
| 2017–2020 | Expansão internacional, fornecimento multinacional e novos setores industriais |
| 2022 | Transição estratégica rumo à energia limpa e ao hidrogênio |
| 2023–2024 | Preparação do protótipo e testes técnicos no IPT |
| 2025 em diante | Desenvolvimento da família de produtos HECO GGH e industrialização |
O programa de hidrogênio representa a convergência da trajetória do grupo: acesso a mercados internacionais, experiência em engenharia industrial, proteção tecnológica e o desenvolvimento de uma plataforma de produto escalável.
Seção 3
Patentes e Propriedade Intelectual
O programa de hidrogênio da HECO PRIME é sustentado por uma estratégia internacional de propriedade intelectual. Registros da empresa reportam pedidos de patente e atividade de proteção em diversas jurisdições, incluindo aprovações ou direitos concedidos em Taiwan e na Bolívia, além de outros depósitos internacionais.
O escopo protegido é apresentado como conceitos de processo proprietários, arranjos de equipamento, lógica operacional e métodos de integração associados à geração de hidrogênio. Números de patente, datas de depósito, escopo das reivindicações e status legal atual devem ser confirmados junto aos certificados oficiais antes da edição legal final do catálogo.
| Camada de proteção | Finalidade |
|---|---|
| Processo central de geração | Proteger o método proprietário e a sequência operacional |
| Arquitetura de equipamento | Proteger os arranjos mecânicos e eletroquímicos relevantes |
| Controle e integração | Proteger as relações do sistema e a lógica operacional |
| Cobertura internacional | Proteger os mercados comerciais e de manufatura visados |
| Know-how confidencial | Preservar materiais, parâmetros e métodos de montagem |
Seção 4
O Futuro do Hidrogênio e os Custos de Mercado
A demanda global de hidrogênio é de aproximadamente 100 milhões de toneladas por ano e permanece concentrada em refino, químicos e processos industriais. O hidrogênio de baixa emissão ainda representa apenas uma pequena parcela, criando uma grande oportunidade para tecnologias capazes de reduzir custo, simplificar a implantação e produzir hidrogênio próximo ao ponto de uso.
A demanda futura é esperada em amônia, metanol, aço verde, refino, transporte pesado, combustíveis marítimos, armazenamento de longa duração e aplicações selecionadas de energia. Projetos com eletricidade de baixo custo, demanda confiável e menor necessidade de transporte devem apresentar a melhor economia.

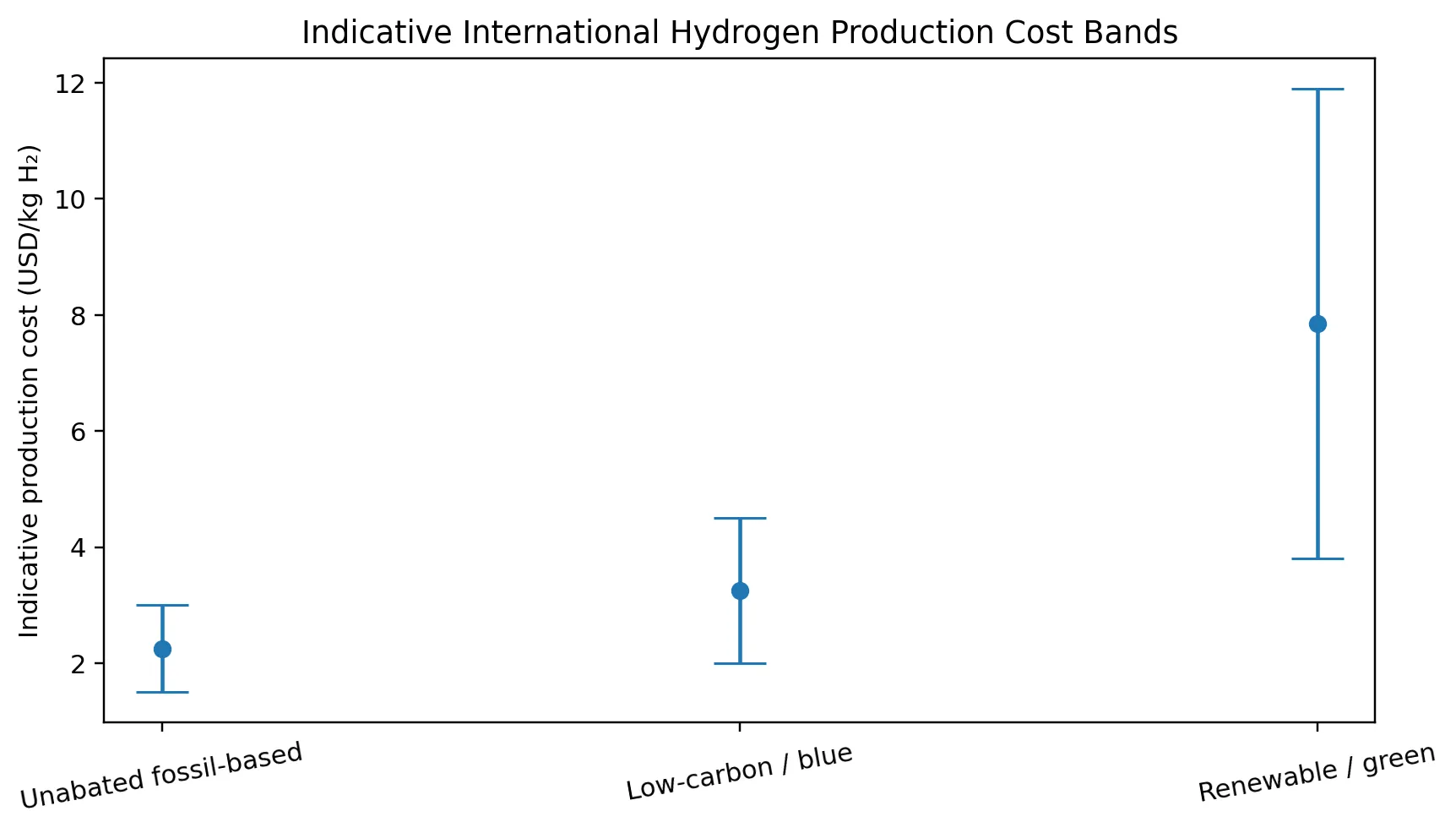

| Rota de produção | Ambiente de custo indicativo |
|---|---|
| Hidrogênio de base fóssil | Geralmente o custo atual mais baixo, mas exposto a preços de combustível e carbono |
| Hidrogênio de baixo carbono / azul | Custo intermediário, com dependência de gás e captura de carbono |
| Hidrogênio renovável / verde | Custo atual mais alto em muitos mercados, com potencial de redução no longo prazo |
Seção 5
Princípio de Geração HECO
A plataforma HECO GGH gera um fluxo de gás rico em hidrogênio por meio de um processo eletroquímico controlado, no qual energia elétrica é aplicada à água. Dentro da célula de geração, o ânodo e o cátodo são separados por um eletrólito ou meio condutor de íons, permitindo que as reações de quebra da molécula da água ocorram em um ambiente controlado.
5.1 Processo Eletroquímico de Quebra da Água
Quando corrente contínua é fornecida à célula, ocorre oxidação no ânodo e redução no cátodo. O hidrogênio se forma no lado do cátodo, enquanto o oxigênio se forma no lado do ânodo. A reação idealizada geral é:
2 H₂O → 2 H₂ + O₂
O Departamento de Energia dos EUA (DOE) descreve a eletrólise como o uso de eletricidade para quebrar a água em hidrogênio e oxigênio. Sistemas eletrolisadores podem variar de equipamentos distribuídos compactos a grandes instalações de produção centralizada. A HECO PRIME aplica esse mesmo princípio científico consolidado dentro do seu arranjo proprietário de módulos, estratégia de controle de potência, lógica de gerenciamento de água e arquitetura integrada de equipamentos.
| Elemento | Função | Foco de Engenharia HECO |
|---|---|---|
| Fonte de alimentação CC | Fornece a entrada elétrica controlada | Tensão estável, regulação de corrente e eficiência operacional |
| Ânodo | Sustenta a reação de oxidação e a formação de oxigênio | Seleção de material, durabilidade e estabilidade da reação |
| Cátodo | Sustenta a reação de redução e a formação de hidrogênio | Desempenho de superfície, liberação de gás e vida útil longa |
| Eletrólito / caminho iônico | Conduz os íons entre os eletrodos | Condutividade, compatibilidade e condições operacionais controladas |
| Circuito de gerenciamento de água | Mantém a disponibilidade e a condição da água de processo | Controle de nível, temperatura, qualidade e circulação |
| Saídas de gás | Direcionam os fluxos ricos em hidrogênio e portadores de oxigênio | Roteamento seguro, monitoramento e tratamento a jusante |
5.2 Integração Proprietária do Sistema HECO
O valor diferenciador da plataforma HECO GGH não se limita à reação química básica. Ele está concentrado na forma como os módulos de célula, os controles elétricos, o gerenciamento da água de processo, o roteamento de gases, a instrumentação e as funções de segurança são projetados como um único sistema integrado. O objetivo é manter a produção estável, reduzir perdas evitáveis de energia e viabilizar a expansão modular para diferentes necessidades de clientes.
| Área de Controle | Objetivo Operacional |
|---|---|
| Controle elétrico | Manter a janela operacional exigida e proteger os módulos de geração |
| Controle de água e temperatura | Preservar a estabilidade do processo e evitar degradação de desempenho |
| Monitoramento de gases | Medir vazão, composição e condições operacionais |
| Segurança e intertravamentos | Fornecer alarmes, desligamento controlado e proteção contra condições anormais |
A ilustração é um diagrama técnico conceitual. Os detalhes finais de construção do HECO GGH V1, a geometria dos eletrodos, os materiais internos, os parâmetros de processo e a lógica de controle permanecem sujeitos à validação de engenharia e à proteção de propriedade intelectual proprietária.

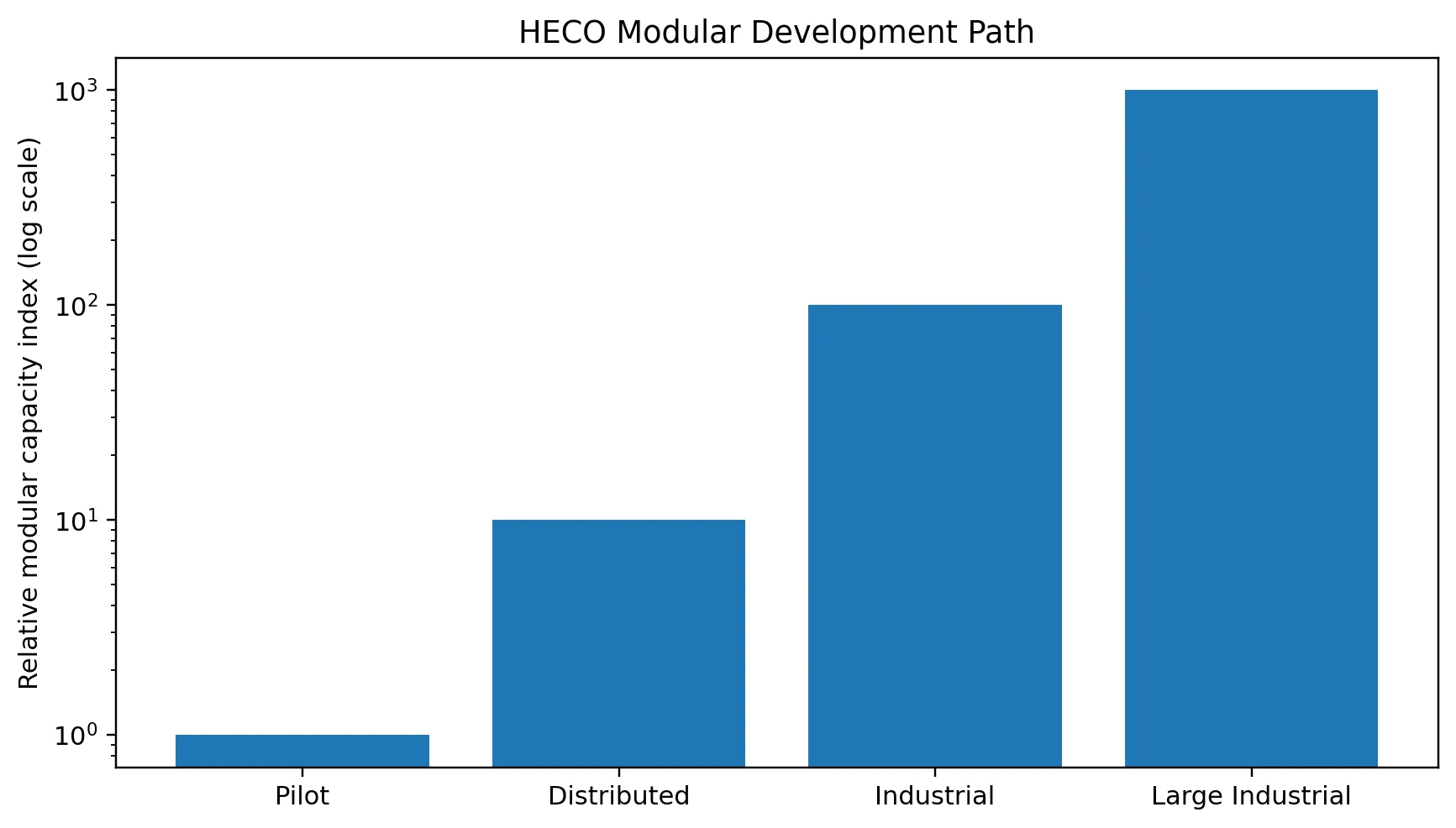

Seção 6
Família de Produtos e Níveis de Capacidade
| Modelo | Posicionamento | Nível de necessidade |
|---|---|---|
| HECO GGH V1 | Unidade compacta piloto e distribuída | Demanda baixa a moderada |

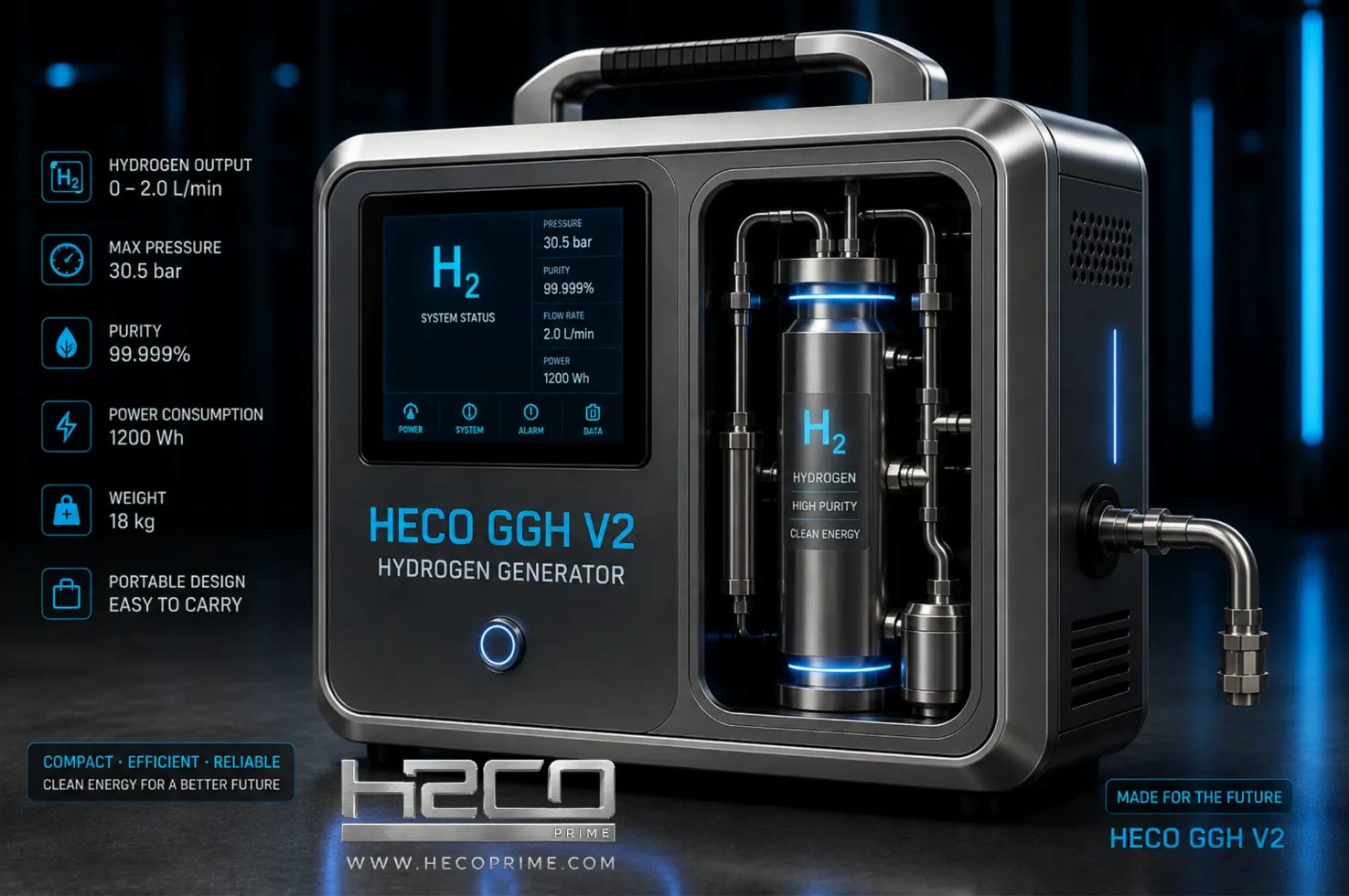

| HECO GGH V2 | Unidade portátil ou orientada a campo | Demanda móvel ou temporária |
| HECO GGH V3 | Sistema industrial de alta capacidade | Demanda industrial contínua |
| HECO GGH Custom | Sistema multi-trem projetado sob medida | Demanda grande ou específica para a aplicação |
A capacidade final é definida em quilogramas por dia, de acordo com a pureza exigida, pressão, horas de operação, redundância, potência disponível, qualidade da água, classificação do local e normas de segurança aplicáveis.
Seção 7
HECO GGH V1
| Base de desenvolvimento | Referência atual |
|---|---|
| Alimentação elétrica usada nos testes | 220 V |
| Líquido de processo | Água mineral sem eletrólito adicionado |
| Volume de água do gerador pequeno | 3,5 litros |
| Faixa de potência registrada selecionada | Aproximadamente 510–658 W |
| Papel pretendido | Plataforma piloto, de demonstração e de geração distribuída |
| Status | Programa de desenvolvimento de engenharia e industrialização |
O HECO GGH V1 é o primeiro modelo de desenvolvimento de produto derivado da plataforma testada e serve como arquitetura de referência para geração controlada, validação com clientes e futura escalabilidade modular.
Seção 8
Testes do Gerador Pequeno no IPT
O sistema foi testado no Instituto de Pesquisas Tecnológicas (IPT), por meio do Laboratório de Bioenergia e Eficiência Energética. Este catálogo apresenta apenas o gerador pequeno, que produziu os resultados mais representativos para o programa de desenvolvimento do HECO GGH V1.
| Equipamento | Medição |
|---|---|
| Minipa ET-4055A | Potência e energia elétrica |
| LAO G6 | Vazão volumétrica de gás |
| Sick S710 | Concentração de hidrogênio e oxigênio |
| Intervalo de teste | Medições a cada cinco minutos |
Os registros selecionados mostram combinações de concentração relevante de hidrogênio, vazão de gás e intensidade energética calculada comparativamente baixa. São cálculos pontuais de teste, e ainda não uma garantia industrial contínua.

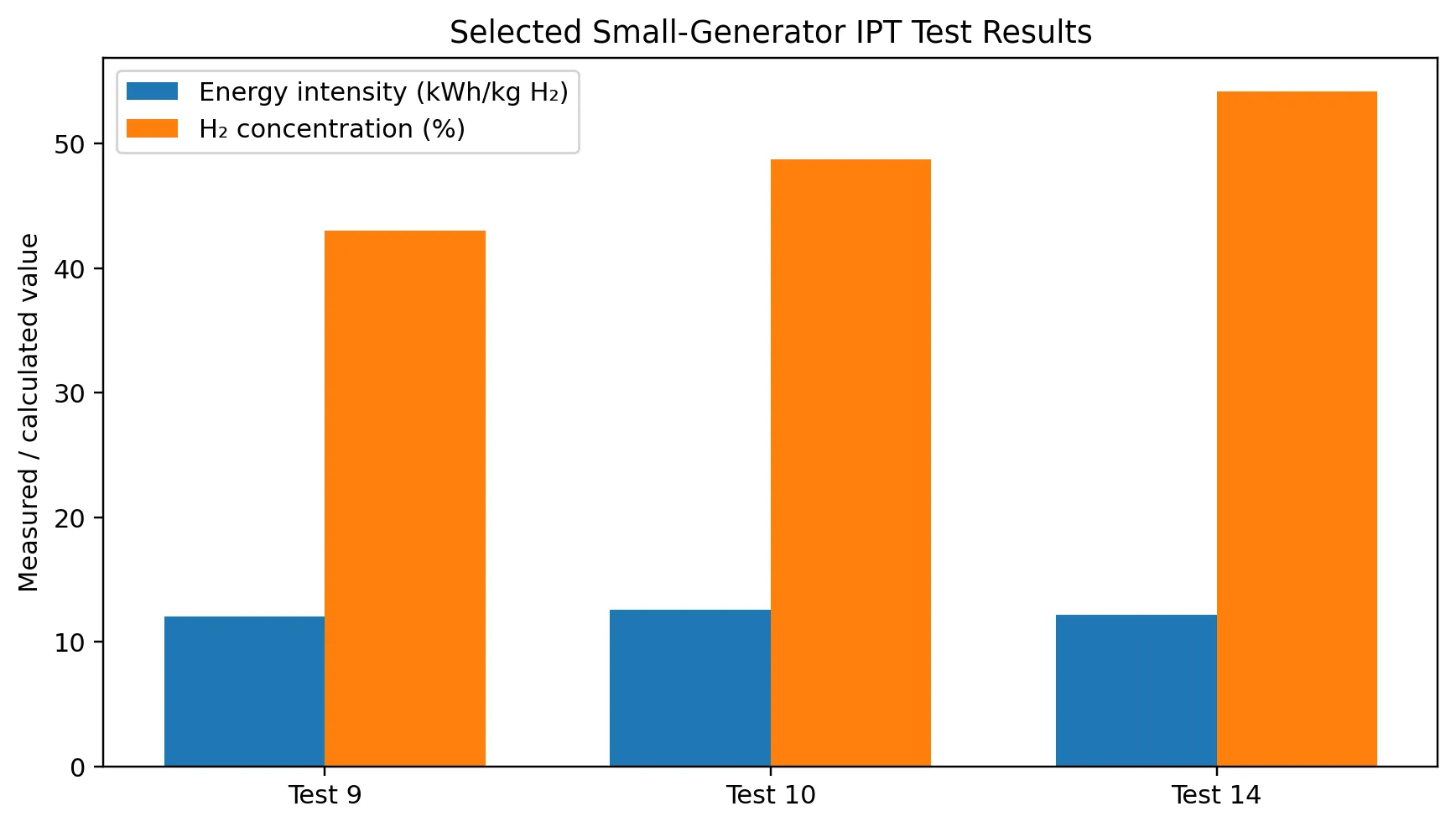

Seção 9
Desempenho e Custo por Quilograma
| Teste | H₂ | Vazão | Potência | Intensidade calculada |
|---|---|---|---|---|
| 9 | 43,02% | 1,932 m³/h | 1,597 kW | 12,02 kWh/kg H₂ |
| 10 | 48,72% | 1,416 m³/h | 1,401 kW | 12,60 kWh/kg H₂ |
| 14 | 54,20% | 0,888 m³/h | 0,964 kW | 12,19 kWh/kg H₂ |
A maior concentração de hidrogênio registrada no gerador pequeno foi de 58,18%. Os resultados selecionados sustentam uma meta interna de desenvolvimento abaixo de 14 kWh/kg H₂ sob condições definidas, sujeita à confirmação em testes contínuos.

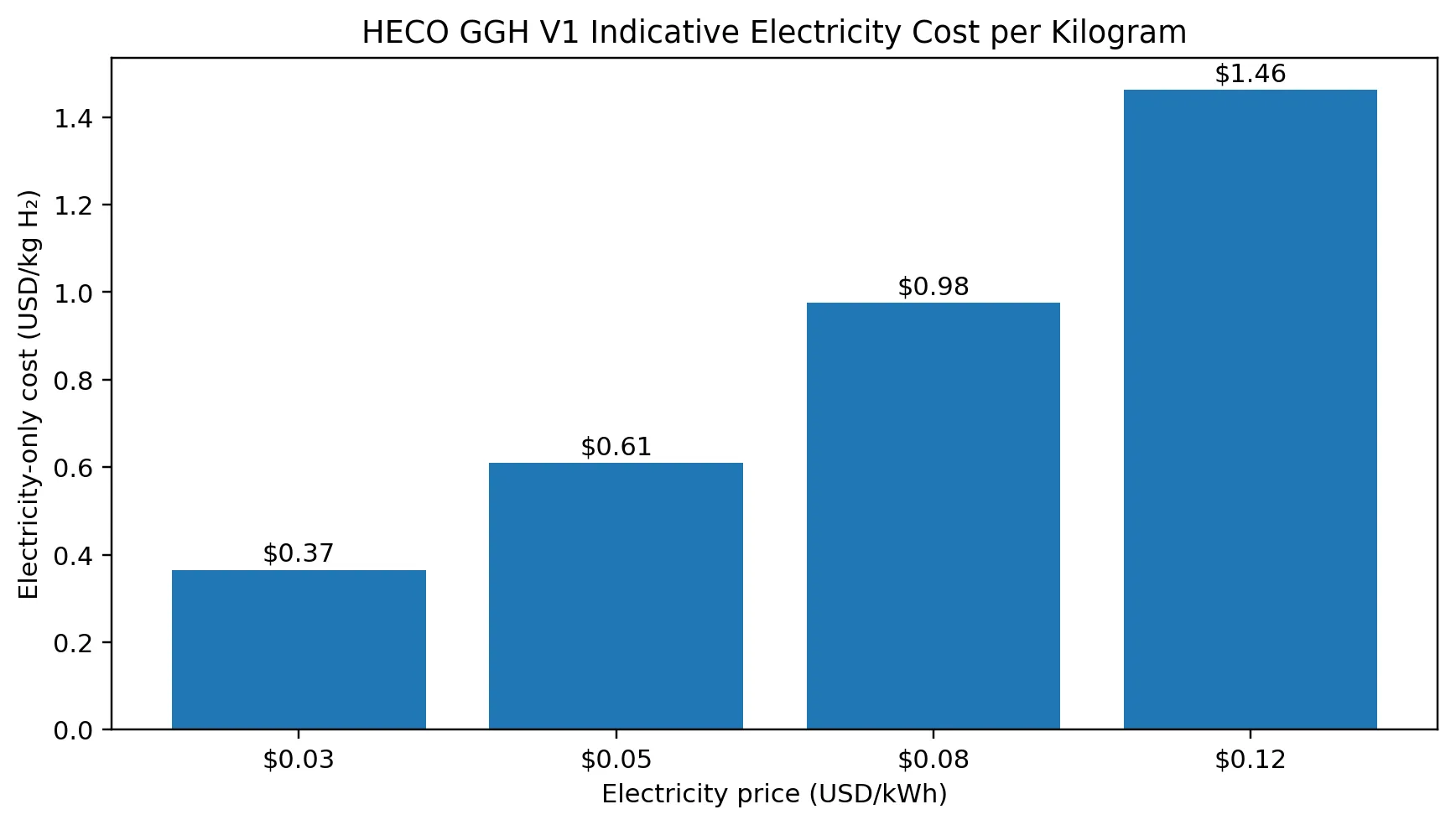

Seção 10
Custo Indicativo e Roadmap de Industrialização
| Preço da eletricidade | Custo apenas de eletricidade a 12,19 kWh/kg |
|---|---|
| USD 0,03/kWh | USD 0,37/kg H₂ |
| USD 0,05/kWh | USD 0,61/kg H₂ |
| USD 0,08/kWh | USD 0,98/kg H₂ |
| USD 0,12/kWh | USD 1,46/kg H₂ |
Esses valores excluem CAPEX, financiamento, tratamento de água, manutenção, resfriamento, purificação, compressão, armazenamento, mão de obra, certificação e distribuição.
| Fase do roadmap | Propósito |
|---|---|
| Engenharia do V1 | Consolidar o projeto, a instrumentação e a segurança |
| Validação contínua | Confirmar repetibilidade e desempenho de longa duração |
| Certificação | Preparar o produto para mercados comerciais regulados |
| Escalonamento V2/V3 | Integrar módulos paralelos e utilidades industriais |
| Sistemas de projeto | Adicionar purificação, compressão, armazenamento e integração com o cliente |

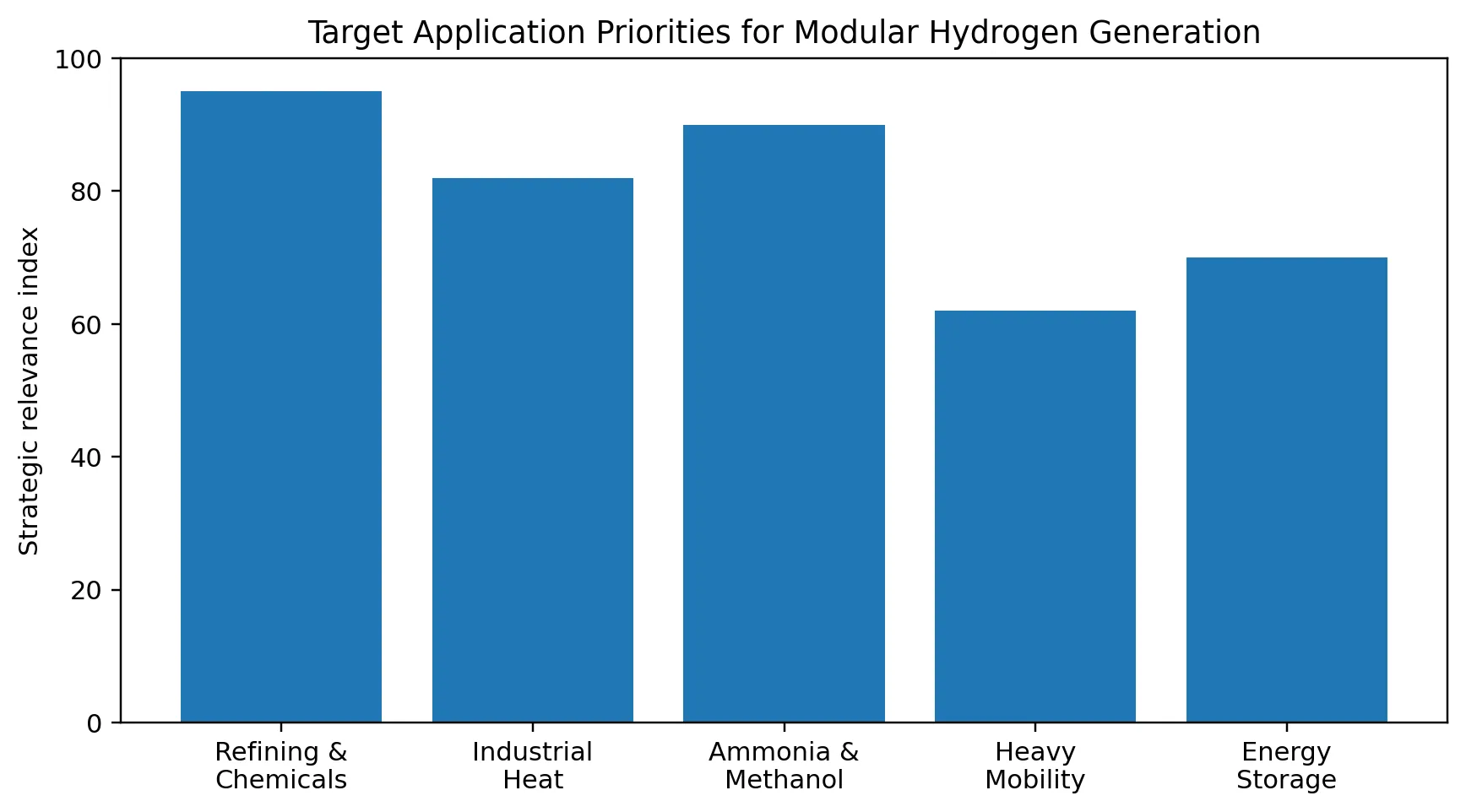

Seção 11
Aplicações Industriais e Comerciais
A família de produtos HECO GGH é projetada para aplicações em que o hidrogênio é necessário próximo ao ponto de uso, em que a logística e o armazenamento afetam materialmente o custo, ou em que os clientes precisam de um caminho modular do teste piloto à produção industrial contínua.
| Aplicação | Função do hidrogênio | Conceito HECO |
|---|---|---|
| Refino e químicos | Matéria-prima e gás de tratamento | Geração modular contínua |
| Amônia e metanol | Principal matéria-prima molecular | Sistema industrial multi-módulo |
| Mineração e metalurgia | Usos térmicos, de redução e móveis | Configuração de skid reforçada |
| Mobilidade pesada | Combustível para frotas e equipamentos | Opções de purificação e compressão |
| Energia e armazenamento | Armazenamento de energia de longa duração | Produção acoplada a fontes renováveis |
Seção 12
Dimensionamento do Sistema e Requisitos do Cliente
A seleção do gerador é baseada na necessidade operacional completa do cliente, não apenas na vazão nominal de gás. A HECO PRIME define cada projeto por demanda, qualidade do gás, pressão, perfil operacional, utilidades, condições do local e redundância.
| Dado de projeto | Informação necessária |
|---|---|
| Demanda de hidrogênio | kg/dia, kg/hora, picos e consumo anual |
| Especificação do gás | Pureza, umidade, limite de oxigênio e contaminantes |
| Condição de entrega | Pressão de saída, temperatura e perfil de fornecimento |
| Operação | Horas/dia, dias/ano e variação de carga |
| Utilidades | Capacidade elétrica, água, resfriamento e ventilação |
| Local | Clima, altitude e classificação de área classificada |
| Redundância | Trem único, N+1 ou backup completo |
12.1 Níveis de Configuração
| Necessidade | Modelo | Configuração |
|---|---|---|
| Piloto / demonstração | HECO GGH V1 | Módulo único monitorado |
| Portátil / temporária | HECO GGH V2 | Pacote compacto reforçado |
| Industrial contínua | HECO GGH V3 | Módulos paralelos e utilidades compartilhadas |
| Demanda grande sob medida | HECO GGH Custom | Múltiplos trens, tratamento e armazenamento |
Seção 13
Instalação e Integração do Sistema
A unidade comercial HECO GGH é concebida como um pacote integrado ou skid projetado sob medida. A engenharia de instalação deve tratar os módulos de geração, a eletricidade, a água, o roteamento de gases, a ventilação, os controles e a interface com o cliente como um único sistema.
| Área de integração | Requisito de engenharia |
|---|---|
| Elétrica | Proteção, aterramento, isolamento e desligamento de emergência |
| Água | Qualidade definida, fornecimento, drenagem e acesso para manutenção |
| Ventilação | Prevenção de acúmulo de hidrogênio |
| Manuseio de gás | Tubulação compatível, proteção contra retorno e ventilação controlada |
| Instrumentação | Vazão, pressão, temperatura, potência e composição |
| Interface com o cliente | Conexões definidas, limites de bateria e sinais de controle |
| Manutenção | Acesso seguro para inspeção e substituição de componentes |
A instalação final deve cumprir os requisitos locais de segurança elétrica, contra incêndio, de pressão, ambientais e ocupacionais.
Seção 14
Segurança, Controle e Conformidade
O hidrogênio é leve, altamente difusivo e inflamável em uma ampla faixa de concentração. Um projeto seguro depende de prevenir o acúmulo, controlar fontes de ignição, monitorar condições anormais e levar o equipamento a um estado seguro previsível.
| Função de segurança | Objetivo de projeto |
|---|---|
| Detecção de hidrogênio | Identificar vazamento ou acúmulo anormal |
| Ventilação | Manter a diluição em áreas confinadas |
| Proteção de pressão | Limitar a sobrepressão e fornecer alívio controlado |
| Proteção elétrica | Isolar falhas e proteger os circuitos de potência |
| Intertravamentos de processo | Impedir a operação fora dos limites aprovados |
| Desligamento de emergência | Interromper a geração e isolar a energia com segurança |
| Monitoramento remoto | Fornecer alarmes, registros e dados de manutenção |
O desenvolvimento deve estar alinhado à edição aplicável da norma ISO 22734 para geradores de hidrogênio por eletrólise da água, e aos requisitos elétricos, de pressão, mecânicos, de segurança funcional e de área classificada pertinentes.
A certificação depende do projeto final e do mercado de destino. Nenhuma reivindicação de certificação deve ser feita antes da conclusão da avaliação de conformidade.
Seção 15
Sustentabilidade e Eficiência de Recursos
O desempenho ambiental do hidrogênio depende da origem da eletricidade, da eficiência do sistema completo, do gerenciamento da água, da vida útil do equipamento e das emissões da alternativa atual do cliente. O objetivo da HECO PRIME é a geração local eficiente conectada a eletricidade renovável, de rede ou híbrida.
| Fator de sustentabilidade | Consideração do projeto |
|---|---|
| Fonte de eletricidade | O fornecimento renovável oferece o maior potencial de baixa emissão |
| Eficiência energética | Menor kWh/kg reduz o custo operacional e as emissões indiretas |
| Produção local | Pode reduzir a exposição a transporte e manuseio de cilindros |
| Gerenciamento da água | Qualidade controlada, monitoramento e descarte responsável |
| Expansão modular | A capacidade acompanha a demanda real |
| Durabilidade | A vida útil longa reduz a intensidade de substituição |
15.1 Alegações Responsáveis de Desempenho
A geração de hidrogênio não se qualifica automaticamente como verde ou de baixa emissão. A classificação depende da origem da eletricidade, dos limites do projeto, da metodologia de certificação e da regulamentação.
O consumo medido do gerador deve ser reportado separadamente da energia de purificação, compressão, armazenamento e entrega, de modo que as comparações comerciais utilizem limites de sistema equivalentes.

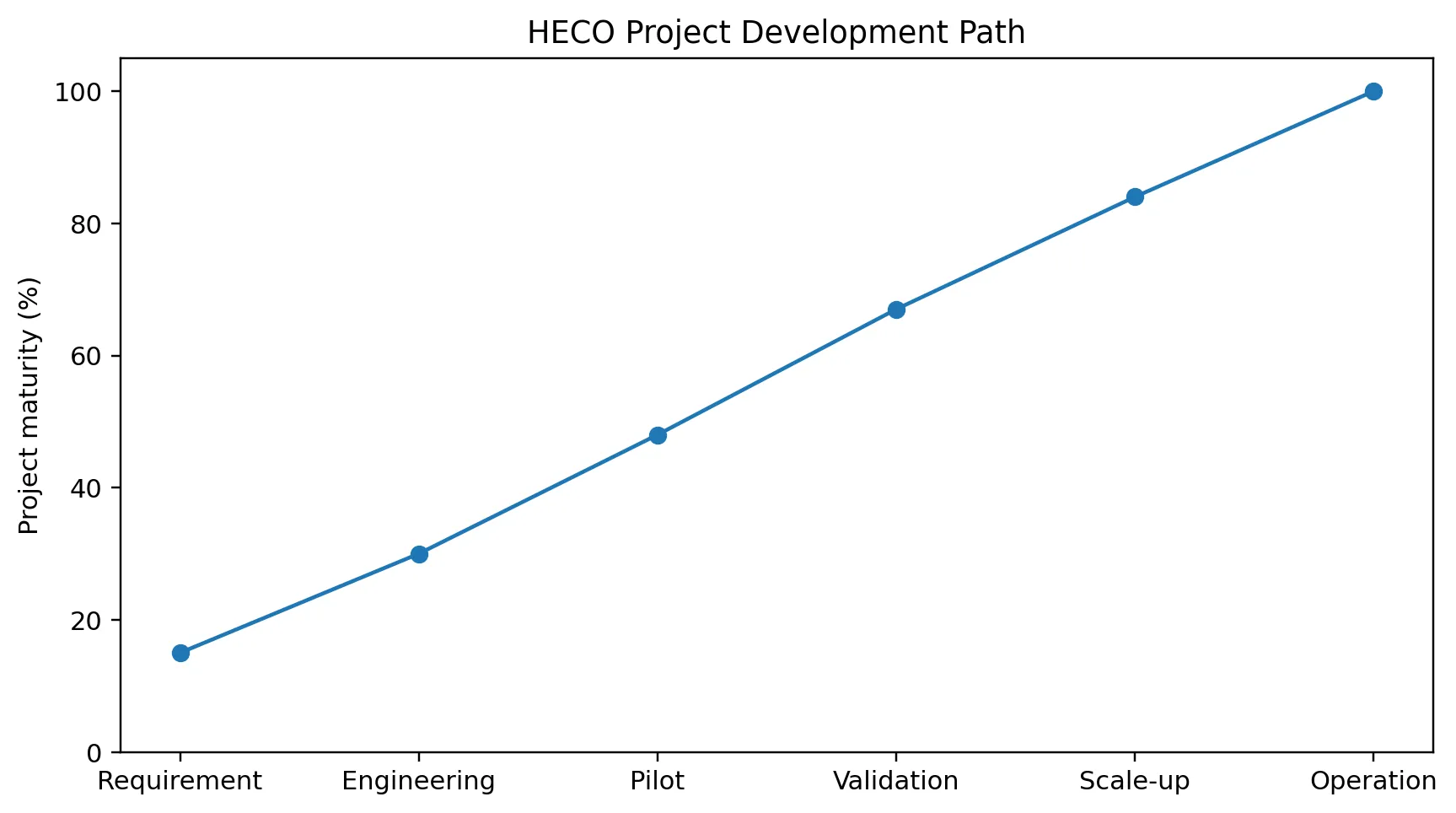

Seção 16
Implantação Comercial e Execução de Projeto
| Fase do projeto | Principal entrega |
|---|---|
| Definição de requisitos | Demanda, dados do local e especificação de hidrogênio |
| Engenharia conceitual | Seleção do modelo e economia preliminar |
| Configuração piloto | Demonstração do HECO GGH V1 ou teste de aplicação |
| Validação de desempenho | Operação contínua, verificação de qualidade e energia |
| Escalonamento industrial | Sistema multi-módulo V2, V3 ou sob medida |
| Operação e serviço | Monitoramento, treinamento, manutenção e suporte |
As propostas comerciais devem distinguir o gerador central das opções de purificação, secagem, compressão, armazenamento, abastecimento e integração ao processo do cliente.
Seção 17
Compromisso com o Desenvolvimento Tecnológico
A HECO PRIME está desenvolvendo a família HECO GGH como uma plataforma tecnológica progressiva. A prioridade imediata é consolidar o projeto do V1, concluir a validação de longa duração e estabelecer desempenho repetível sob condições controladas.
| Compromisso | Objetivo da HECO PRIME |
|---|---|
| Validação técnica | Desempenho estável, repetível e auditável |
| Propriedade intelectual | Proteção da tecnologia e do know-how de manufatura |
| Engenharia industrial | Conversão de protótipos em produtos comerciais |
| Modularidade | Equipamentos para diferentes níveis de demanda do cliente |
| Segurança e conformidade | Alinhamento com os requisitos internacionais aplicáveis |
| Integração com o cliente | Soluções adaptadas ao ponto de uso |
A próxima etapa é a criação de modelos portáteis, distribuídos e industriais, usando módulos de geração paralelos, controles aprimorados, materiais industriais, monitoramento remoto e condicionamento de gás específico para cada aplicação.

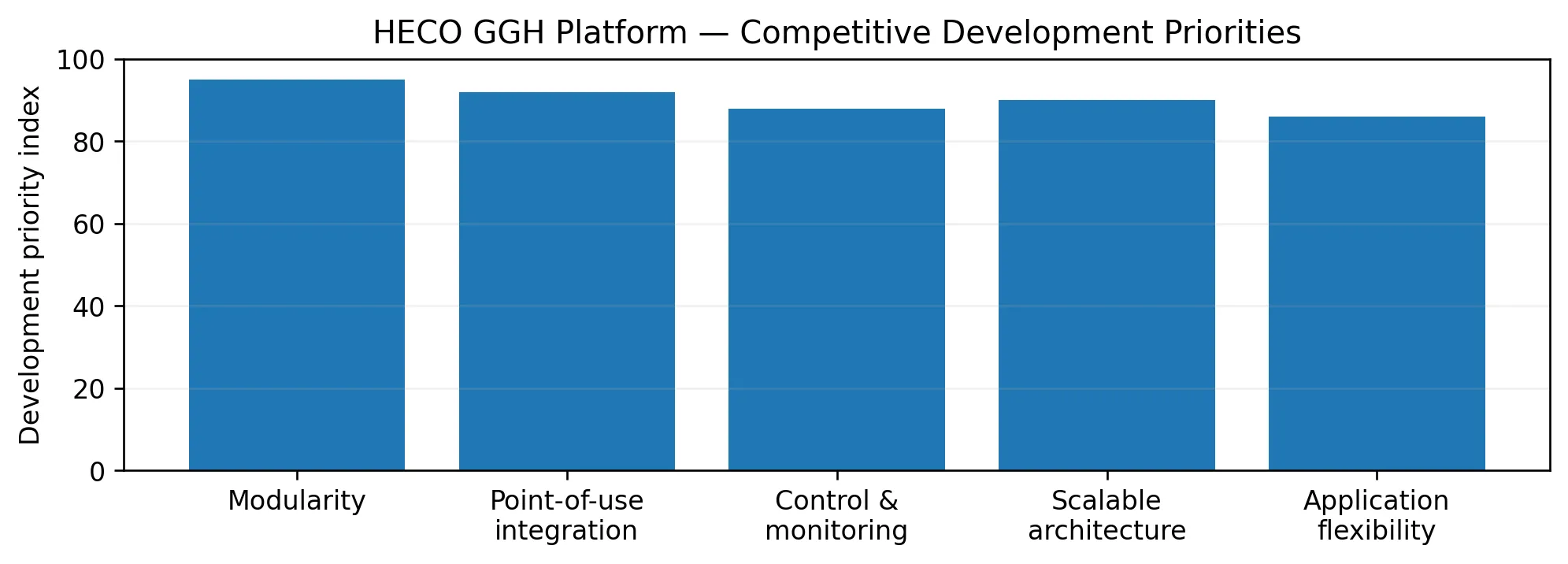

Seção 18
Vantagens Competitivas da HECO Prime
A plataforma HECO GGH está sendo desenvolvida como uma arquitetura modular de geração de hidrogênio focada na produção no ponto de uso, no escalonamento progressivo e na integração específica para cada aplicação. Seu valor é criado ao combinar geração eletroquímica, gerenciamento de energia, controle de água e monitoramento em uma única família de produtos.
| Dimensão competitiva | Proposta de valor do HECO GGH | Relevância para o cliente |
|---|---|---|
| Arquitetura modular | Plataforma comum projetada para configurações piloto, portátil, distribuída e industrial. | A capacidade pode ser expandida em estágios definidos à medida que a demanda é validada. |
| Geração no ponto de uso | O hidrogênio é produzido próximo ao processo do cliente, em vez de fornecido apenas por logística externa. | Potencial redução do manuseio de cilindros, da exposição ao transporte e de interrupções no fornecimento. |
| Conceito de controle integrado | As funções elétricas, de gerenciamento de água, monitoramento de gás e desligamento são projetadas como um único sistema. | Maior visibilidade operacional e um caminho mais claro para a automação. |
| Flexibilidade de aplicação | A configuração pode ser adaptada à vazão, qualidade do gás, pressão, ciclo de operação e condições do local. | Suporta aplicações industriais, de pesquisa, de energia e sob medida. |
Posicionamento Executivo
A HECO PRIME posiciona a família HECO GGH como uma arquitetura de produto em evolução, e não como uma máquina única e fixa. Os módulos de geração, os controles e o tratamento a jusante são combinados de acordo com cada projeto. As alegações comerciais permanecem vinculadas a condições de teste verificadas e ao limite completo do sistema.
Seção 19
Família de Produtos HECO GGH
A família de produtos HECO GGH foi desenvolvida usando uma plataforma de engenharia modular para viabilizar soluções de geração de hidrogênio para diferentes aplicações industriais, mantendo uma arquitetura comum, procedimentos de serviço padronizados e implantação escalável.
| Modelo | Aplicação | Classe de capacidade | Arquitetura | Escalabilidade |
|---|---|---|---|---|
| GGH V1 | Piloto / Laboratório | Compacta | Integrada | Inicial |
| GGH V2 | Comercial | Média | Modular | Expansível |
| GGH V3 | Industrial | Grande | Multi-módulo | Alta |
| Custom | Projetos especiais | Definida pelo projeto | Sob medida | Ilimitada |
Filosofia de Engenharia
Toda plataforma HECO GGH é projetada em torno dos mesmos princípios de engenharia: modularidade, facilidade de manutenção, robustez industrial, segurança operacional e expansão futura sem a substituição completa do equipamento.
Seção 20
Comparação de Tecnologia e Arquitetura Modular
A plataforma HECO GGH foi concebida como um sistema modular de geração de hidrogênio, permitindo expansão progressiva sem redesenhar toda a instalação. Interfaces padronizadas simplificam a manutenção, o comissionamento e futuras atualizações.
| Característica | Sistemas convencionais | Plataforma HECO GGH | Benefício |
|---|---|---|---|
| Expansão | Substituição de equipamento | Expansão modular | Menor investimento |
| Manutenção | Específica por modelo | Módulos padronizados | Menos tempo de parada |
| Instalação | Layout dedicado | Layout flexível | Implantação mais simples |
| Escalabilidade | Limitada | Alta | Crescimento futuro de capacidade |
| Serviço | Peças de reposição diferentes | Arquitetura comum | Otimização de estoque |
Arquitetura Modular
Módulo Gerador Central → Módulo de Processo → Módulo de Controle → Módulo de Segurança → Integração Industrial. Essa arquitetura viabiliza a implementação em fases, de instalações piloto a grandes projetos industriais.
Vantagens de Engenharia
- Filosofia de construção modular
- Procedimentos de manutenção padronizados
- Capacidade expansível
- Estrutura mecânica de grau industrial
- Arquitetura de automação escalável
- Evolução da plataforma no longo prazo
Seção 21
Aplicações Industriais e Cenários de Implantação
A plataforma HECO GGH é projetada para viabilizar projetos de geração de hidrogênio em múltiplos setores industriais, por meio de uma estratégia de implantação escalável e modular. A mesma filosofia de engenharia pode ser aplicada desde projetos de demonstração até grandes instalações industriais.
Principais Setores de Aplicação
| Setor | Aplicação típica | Escala de implantação | Vantagem principal |
|---|---|---|---|
| Plantas industriais | Hidrogênio de processo | Média/Grande | Operação contínua |
| Projetos de energia | Integração energética | Grande | Expansão modular |
| Centros de pesquisa | Validação de tecnologia | Pequena | Configuração flexível |
| Projetos especiais | Sistemas customizados | Variável | Adaptação de engenharia |
| Infraestrutura futura | Hubs de hidrogênio | Grande | Escalabilidade de longo prazo |
Estratégia de Implantação
Fase 1 – Validação piloto
Fase 2 – Implantação comercial
Fase 3 – Expansão industrial
Fase 4 – Integração multi-site
Benefícios da Plataforma
- Engenharia padronizada
- Menor complexidade de instalação
- Crescimento modular de capacidade
- Filosofia de manutenção industrial
- Integração flexível com instalações existentes
- Arquitetura preparada para o futuro
Seção 22
Integração de Sistemas e Implementação Industrial
A arquitetura modular da plataforma HECO GGH viabiliza a integração com utilidades industriais, sistemas de controle e a futura infraestrutura de hidrogênio. A abordagem de engenharia padronizada reduz a complexidade do projeto e suporta a expansão em fases.
Fluxo Típico de Integração
- 1. Tratamento e fornecimento de água
- 2. Módulo de geração HECO GGH
- 3. Monitoramento e controle de processo
- 4. Interface de manuseio de hidrogênio
- 5. Integração ao uso final industrial
- 6. Expansão por meio de módulos adicionais
Matriz de Implementação
| Fase | Objetivo | Entrega | Resultado |
|---|---|---|---|
| Engenharia | Avaliação do local | Engenharia básica | Definição do projeto |
| Instalação | Implantação do equipamento | Comissionamento | Prontidão operacional |
| Validação | Verificação de desempenho | Relatório operacional | Aceitação |
| Expansão | Módulos adicionais | Aumento de capacidade | Crescimento escalável |
Vantagens Estratégicas
- Plataforma de engenharia comum
- Filosofia de implantação escalável
- Planejamento de manutenção simplificado
- Documentação padronizada
- Roadmap tecnológico de longo prazo
Seção 23
Implantação Comercial e Roadmap Tecnológico
A HECO PRIME estrutura o caminho de desenvolvimento do HECO GGH em torno de validação controlada, integração industrial e escalonamento comercial progressivo. Cada fase busca gerar evidências de engenharia, reduzir o risco de implantação e preparar a plataforma para manufatura repetível e implementação em múltiplos sites.
Roadmap de Desenvolvimento em Fases
Fase 1 — Validação
Testes de protótipo · Mapeamento de desempenho · Revisão de segurança · Refinamento de projeto
Fase 2 — Implantação Piloto
Piloto no site do cliente · Controles integrados · Procedimentos operacionais · Coleta de dados de campo
Fase 3 — Escalonamento Comercial
Módulos padronizados · Qualificação de fornecedores · Prontidão de manufatura · Estrutura de serviço
Fase 4 — Rede Industrial
Plantas multi-módulo · Implantação multi-site · Monitoramento digital · Parcerias estratégicas
Portões de Prontidão Comercial
| Portão | Evidência exigida | Critério de decisão | Resultado |
|---|---|---|---|
| Técnico | Operação estável sob condições de teste definidas | Repetibilidade de desempenho e limite de sistema documentado | Configuração validada |
| Industrial | Integração bem-sucedida com utilidades e controles do local | Operação segura, facilidade de manutenção e aceitação do operador | Aceitação do piloto |
| Manufatura | Componentes, desenhos e procedimentos de montagem qualificados | Qualidade de construção repetível e cadeia de suprimentos controlada | Liberação de produção |
| Comercial | Escopo definido, base de garantia, plano de serviço e economia | Viabilidade específica do cliente e prontidão contratual | Implantação do projeto |
A implantação em portões (stage-gate) mantém os compromissos comerciais alinhados a evidências técnicas verificadas, documentação de engenharia concluída e viabilidade específica para cada aplicação.
Seção 24
Estrutura de Valor Econômico
Economia de Projeto, Direcionadores de Custo e Lógica de Decisão de Investimento
A avaliação comercial de uma instalação HECO GGH deve combinar desempenho de engenharia, condições do local e premissas financeiras em um único modelo transparente. A abordagem recomendada é uma análise de fluxo de caixa descontado específica para o projeto, sustentada por dados operacionais validados.
Principais Direcionadores Econômicos
| Direcionador de valor | Variável do projeto | Efeito financeiro | Estratégia de controle |
|---|---|---|---|
| Eletricidade | Preço de energia, disponibilidade e perfil de carga | Principal influência sobre o custo operacional | Otimizar a janela de operação e o fornecimento de energia |
| Desempenho do sistema | Produção de hidrogênio, disponibilidade e degradação | Define a produção anual e a economia unitária | Validar por meio de dados operacionais monitorados |
| Estrutura de capital | Equipamento, balanço de utilidades e instalação | Determina o investimento inicial e a base de depreciação | Usar implantação modular e expansão em fases |
| Operações | Água, manutenção, mão de obra e consumíveis | Impacta a despesa recorrente e a disponibilidade | Padronizar planos de serviço e peças de reposição |
| Modelo comercial | Preço do hidrogênio, volume de offtake e prazo contratual | Determina a estabilidade de receita e a bancabilidade | Assegurar demanda definida e condições contratuais |
Sequência de Avaliação do Investimento
Dados do Local
Modelo Técnico
CAPEX / OPEX
Fluxo de Caixa
Decisão de Investimento
Métricas de Decisão
LCOH
Custo nivelado do hidrogênio
VPL
Valor presente líquido
TIR
Taxa interna de retorno
PAYBACK
Período de recuperação do capital
Nota metodológica: a estrutura segue princípios técnico-econômicos usados internacionalmente, como premissas de processo transparentes, entradas de custo de capital e operação, parâmetros de financiamento e análise de fluxo de caixa descontado. Os valores comerciais finais exigem dados de desempenho do HECO GGH verificados e cotações específicas para cada projeto.
Seção 25
Perguntas Frequentes
Qualificação de Projeto, Integração e Prontidão Comercial
As perguntas a seguir resumem os principais tópicos abordados durante a qualificação preliminar de um projeto HECO GGH. As especificações técnicas e comerciais finais são definidas somente após a revisão dos dados do local, dos requisitos operacionais e das normas aplicáveis.
FAQ Executivo
| Pergunta | Resposta executiva |
|---|---|
| Como é selecionado o modelo HECO GGH correto? | A seleção é baseada na produção de hidrogênio exigida, no perfil operacional, no ambiente de instalação, nas condições de utilidades, no escopo de integração e na estratégia de expansão futura. |
| A plataforma pode ser expandida após o comissionamento? | Sim. A arquitetura modular é projetada para suportar crescimento de capacidade em estágios, sujeito a limitações de balanço de utilidades, elétricas e do local. |
| Quais utilidades são normalmente avaliadas? | A revisão de qualificação considera o fornecimento elétrico, o tratamento de água, a ventilação, a drenagem, as comunicações, o acesso, o espaço de manutenção e a interface de hidrogênio pretendida. |
| A pureza do hidrogênio é a mesma para todas as aplicações? | Não. A qualidade exigida depende do uso final. A especificação do projeto deve definir os limites de pureza e impurezas aplicáveis antes da engenharia final. |
| Como a segurança é tratada? | A segurança é incorporada por meio de avaliação de risco específica do projeto, ventilação, detecção, isolamento, lógica de controle, procedimentos operacionais e conformidade com os códigos e normas aplicáveis. |
| Quais dados são necessários para uma proposta comercial? | O pacote mínimo inclui capacidade-alvo, horas de operação, localização do site, utilidades disponíveis, uso final do hidrogênio, condições de entrega, cronograma e objetivos comerciais. |
Dados Preliminares do Projeto
Capacidade
Utilidades
Uso Final
Dados do Local
Cronograma
Nota sobre normas: a qualidade do hidrogênio, a verificação analítica, o projeto do equipamento e os requisitos de segurança do local devem ser compatíveis com a aplicação pretendida e as normas aplicáveis mais recentes. A ISO 14687:2025 trata das características mínimas de qualidade do hidrogênio combustível para múltiplas aplicações; a conformidade do projeto permanece sujeita à jurisdição vigente e ao escopo de engenharia final.
Seção 26
Especificação Técnica Preliminar
Configuração de Modelo, Utilidades e Interfaces Industriais
A família HECO GGH é configurada por meio de engenharia específica para cada projeto, e não de uma única folha de dados fixa. Os valores mostrados abaixo definem a estrutura do catálogo; os números garantidos são emitidos somente após validação, revisão do local e seleção final do modelo.
Matriz de Configuração da Família de Produtos
| Modelo | Implantação | Classe de capacidade | Arquitetura | Papel típico no projeto |
|---|---|---|---|---|
| GGH V1 | Compacta / piloto | Inicial | Módulo integrado | Validação, demonstração e uso localizado |
| GGH V2 | Comercial | Média | Modular expansível | Operação comercial e crescimento em estágios |
| GGH V3 | Industrial | Grande | Plataforma multi-módulo | Produção industrial de alta demanda |
| Custom | Definida pelo projeto | Configurada | Pacote projetado sob medida | Processo especial, local ou requisitos de integração específicos |
Dados Técnicos a Confirmar
| Grupo de parâmetro | Campo do catálogo | Definição final |
|---|---|---|
| Produção de hidrogênio | Taxa de produção nominal e de turndown | Modelo, perfil operacional e desempenho validado |
| Entrada elétrica | Tensão, frequência, potência instalada e operacional | Estudo elétrico do local e configuração selecionada |
| Interface de água | Qualidade de alimentação, pressão e consumo | Análise de água e pacote de tratamento |
| Entrega de hidrogênio | Pureza, pressão, temperatura e conexão | Especificação de uso final e balanço de utilidades |
| Ambiente | Interno/externo, faixa ambiente e nível de proteção | Condições do local e projeto do invólucro |
| Automação | IHM, alarmes, registro de dados e comunicações | Filosofia de controle e integração com o cliente |
| Dados mecânicos | Dimensões, massa seca/operacional e folgas de serviço | Desenho de arranjo geral aprovado |
Base de Projeto
Regime
Utilidades
Qualidade
Local
Conformidade
Nota de engenharia: o dossiê técnico deve distinguir os resultados medidos do protótipo, as metas de projeto e o desempenho contratualmente garantido. A engenharia de segurança deve ser revisada em relação à jurisdição aplicável e à estrutura de segurança vigente para geradores de hidrogênio, incluindo a ISO 22734-1:2025 quando pertinente.
Seção 27
Dimensões e Arranjo Geral
Envelope Preliminar de Instalação e Planejamento de Interfaces para o HECO GGH V1, V2, V3 e Sistemas Sob Medida
As dimensões finais, o peso, as folgas de serviço e os locais de conexão são definidos durante a engenharia do projeto. O arranjo abaixo define as informações necessárias para coordenar obras civis, utilidades, ventilação, movimentação de carga, acesso de manutenção e integração segura antes da liberação para manufatura.
Arranjo Geral Conceitual
Folga de Serviço
← Acesso
Interface de Utilidades
Água / Energia
Módulo Gerador HECO GGH
Zona de operação frontal — IHM · Inspeção · Manutenção
Interface de Entrega de H₂
Hidrogênio / Vent
Folga de Serviço
Acesso →
Dados de Arranjo Geral a Confirmar
| Item de projeto | V1 | V2 | V3 / Custom |
|---|---|---|---|
| Dimensões gerais | Definidas pela configuração | Definidas pela configuração | Definidas pelo projeto |
| Peso operacional | A confirmar | A confirmar | Liberação de engenharia |
| Folga de serviço | Revisão do local | Revisão do local | Estudo de manutenção |
| Fundação / carga no piso | Dados de instalação | Dados de instalação | Dados de interface civil |
| Içamento e movimentação | Plano de içamento certificado | Plano de içamento certificado | Estudo de içamento do projeto |
| Orientação das conexões | Padrão / opcional | Padrão / opcional | Totalmente configurável |
Checklist de Interfaces de Instalação
Envelope do Local
Área disponível, pé-direito, rota de acesso e zona de manutenção.
Utilidades
Fornecimento elétrico, água tratada, drenagem, ar de instrumentos e comunicações.
Conexões de Processo
Saída de hidrogênio, roteamento de vent, interface de purga e requisitos de pressão a jusante.
Integração de Segurança
Ventilação, detecção de gás, desligamento de emergência e classificação de área classificada.
Civil e Estrutural
Carga no piso, ancoragem, vibração, proteção contra intempéries e suportes de equipamento.
Logística
Dimensões de transporte, limites de vãos de porta, pontos de içamento, acesso de guindaste ou empilhadeira.
Nota de engenharia: nenhuma dimensão de instalação ou distância de separação deve ser tratada como contratual até que a configuração selecionada, as condições do local, os códigos aplicáveis e a revisão final de segurança tenham sido aprovados. O pacote de arranjo é emitido junto com o desenho de arranjo geral e o cronograma de interfaces específicos do projeto.
Seção 28
Sistema de Controle, Automação e Integração Digital
Supervisão, Intertravamentos, Visibilidade de Dados e Conectividade Escalável para a Geração Industrial de Hidrogênio
A arquitetura de controle do HECO GGH é estruturada para coordenar a operação do processo, as funções de proteção, os alarmes, as utilidades e as interfaces de comunicação dentro de uma única plataforma modular. O hardware, o software e os requisitos finais de cibersegurança são definidos pelo escopo do projeto, pela avaliação de risco e pelas normas do local.
Arquitetura de Controle
Dispositivos de Campo
Pressão · Temperatura — Vazão · Nível · Detecção de H₂
Controle Local
CLP / Controlador — E/S · Sequências
Interface do Operador
Touchscreen IHM — Status · Tendências · Comandos
Integração da Planta
SCADA / DCS — Supervisão remota
Dados e Serviço
Histórico · Relatórios — Diagnósticos · Suporte
Escopo Funcional
| Função | Capacidade típica | Definição do projeto |
|---|---|---|
| Controle de sequência | Partida automatizada, operação em regime permanente, desligamento controlado e lógica de reinício. | Confirmado durante a revisão de causa e efeito. |
| Monitoramento de processo | Exibição em tempo real das condições operacionais, status das utilidades e saúde do sistema. | A lista de instrumentos e as faixas são específicas da configuração. |
| Gerenciamento de alarmes | Alarmes priorizados, registros de horário do evento, reconhecimento e orientação operacional. | Filosofia de alarmes alinhada à prática do local. |
| Intertravamentos de proteção | Trips e permissivos para pressão, temperatura, vazão, detecção de gás e perda de utilidade anormais. | Avaliado por risco e validado antes do comissionamento. |
| Gerenciamento de dados | Registros de tendência, relatórios operacionais, contadores de manutenção e histórico exportável. | Regras de retenção e acesso definidas pelo cliente. |
| Conectividade remota | Interfaces opcionais de rede de planta e de serviço para casos de uso aprovados. | Sujeito à aprovação de cibersegurança e controle de acesso. |
Princípios de Integração e Projeto
Comunicações
As interfaces selecionáveis por projeto podem incluir protocolos baseados em Ethernet, Modbus TCP/IP, sinais cabeados e integração via gateway.
Disponibilidade
E/S modular, visibilidade de diagnóstico e contadores de manutenção apoiam a solução de problemas e o serviço planejado.
Interface Homem-Máquina
Estados operacionais claros, permissivos, avisos e prioridades de alarme apoiam uma operação disciplinada.
Segurança Funcional
As camadas de proteção e as funções instrumentadas de segurança são determinadas a partir da avaliação de risco do projeto.
Cibersegurança
Segmentação de rede, gerenciamento de contas, acesso remoto controlado e controle de mudanças são definidos com o cliente.
Documentação
Lista de E/S, narrativa de controle, matriz de causa e efeito, lista de alarmes e mapa de comunicação fazem parte do pacote de engenharia.
Quer o dossiê
técnico completo?
Fale com a nossa equipe para dimensionamento específico do seu site, propostas comerciais e o pacote de engenharia completo do HECO GGH V1.
Fale com a Heco Prime
